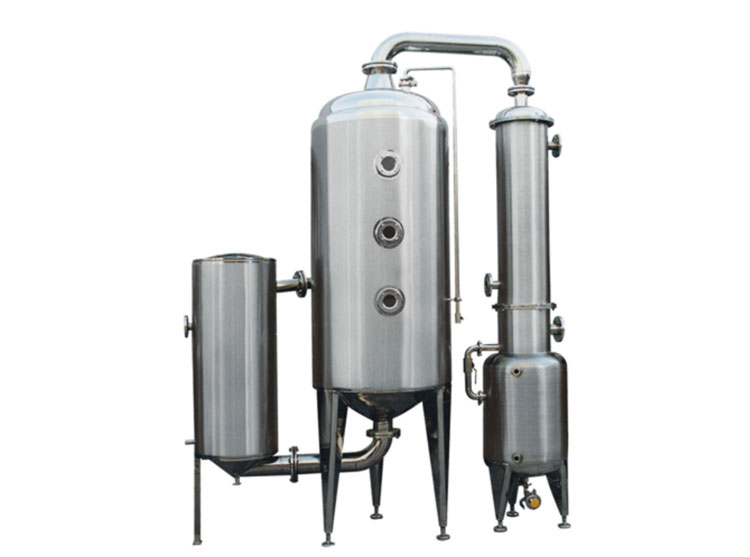

单效浓缩器

产品详情

一、单效浓缩器:

单效浓缩器特点适用于中药、西药、葡萄糖、酿酒、淀粉、口服液、化工、食品、天然用味品、食品添加剂、味精、乳品等工业酒精回收,单效浓缩器能用于批量小、品种多的热敏性低的真空浓缩。

1、酒精回收: 回收能力大,采用真空浓缩流程。比老型同类单效浓缩器提高生产率5-10倍,降低能耗30%,具有投资小,回收效益高的特点。

2、浓缩液料: 单效浓缩器采用外加热自然循环与真空负压蒸发相结合的方式,蒸发速度快,浓缩比可达1.3,液料在全密封状态无泡沫浓缩,用单效浓缩器浓缩出来的药液,具有无污染,药味浓的特点,而且清洗方便(打开加热器的上下盖即可进行清洗)。单效浓缩器操作简单,占地面积小。加热器、蒸发器采用不锈钢保温结构,保温层外用不锈钢薄板制作外壳,表面做镜面或亚光处理。

二、结构与性能:

单效浓缩器由加热室、分离器、除沫器、汽液分离器、冷凝器、冷却器、贮液桶、循环管等部件组成,整套单效浓缩器设备采用优质不锈钢材料制成。

加热室内部为列管式,壳程接入生蒸汽,加热列管内部的液体,加液室并配有压力表、安全阀,以确保生产安全。

单效浓缩器分离室正面设有视镜,供操作者观察料液的蒸发情况,后面人孔便于更换品种时清洗室内部,并设有温度表、真空表,以便观察掌握蒸发室内部的料液温度与负压蒸发时的真空度。

三、工作原理:

生蒸汽进入加热室的列管外面,将料液加热上升,从喷管喷入蒸发室,进行汽液分离,其料液从循环管回到加热室下部再加热,料液受热又喷入蒸发室开成循环。单效浓缩器料液浓缩到一定的程度,经取样确定合格后由出料口出料,蒸发室蒸发出来的蒸汽经除沫器消除泡沫再经汽液分离器,部份料液返回蒸发室,其余二次蒸汽由冷凝器与冷却器冷却成液体进入贮液桶,最后不凝气体排入大气或真空泵带走。

四、根据用户不同需求,可采用执行的设计、制作、检验标准如下:

1. SFDA 《药品生产质量管理规范》2010年版

2.《医药工业洁净厂房设计规范》(GB50457-2008)

3. GAMP药品生产自动化管理规范

4. GB150.1~150.4-2011《钢制压力容器》

5. NB/T47003.1-2009《钢制焊接常压容器》

五、技术参数:
