一、电加热提取罐概述：

我公司专注于中药提取罐，多功能提取罐、蒸汽加热提取罐、电加热提取罐、小型提取罐、不锈钢提取罐的设计制造，提取罐采用优质不锈钢304或316L材质焊接制作，具有洁净卫生无死角，不残留，无积料等特点。电加热提取罐是为科研院校，无蒸汽的企业事业单位设计开发的一款提取罐，具有加热迅速、耐高温、耐腐蚀、无环境污染、使用方便等特点，应用于食品、化工、医药、石油、橡胶、农药等提取、浸提、水煎、浸润等工艺过程。电加热提取罐就是采用电加热管进行夹套间接加热的和控温的提取罐。电加热管通过将夹套内加热介质如导热油或水进行加热，加热介质升温至设定温度后，自动断电恒温。加热介质温度达到一定温度后罐内物料可以达到对应的温度，通过控制加热介质的温度进行间接控制物料的温度。电加热管的数量和功率可以根据容积、加热温度、温升时间等进行设计计算。

电加热提取罐由于加热温度高，通过加热管传热，因此较夹套蒸汽加热提取罐使用起来受加热功率等影响，不适合大型提取罐，适合中小型提取罐。

电加热提取罐结构：由封头、筒体、夹套、加热器、搅拌器、机封、传动装置及支架等组成。电加热提取罐罐内表面采用镜面抛光，确保无卫生死角，全封闭的设计确保物料始终处于无菌洁净状态，外表面可选抛光、冷轧原色亚光处理或喷砂处理等。电加热提取罐搅拌器：一般有桨式、 锚式、螺带式、刮壁式等，确保物料在短时间内搅拌均匀一致，充分调合。电加热提取罐配件：无菌呼吸器，CIP清洗喷头、视镜、法兰、卫生快开人孔、排渣门、气缸等。由于排渣门出料需要一定的高度，下面可以停放排渣车，因此电加热提取罐安装形式多采用平台式支耳安装。

二、电加热提取罐的安装条件及使用注意事项：

1、安装在坚固、平整的工作台上，高度可根据使用情况决定；

2、安装时要求要求传动轴与地水平面垂直；

3、设备本身的自备件、安全阀等须按工艺要求配备。

4、安装完毕，需检查各连接部件及传动部位是否牢固可靠，各连接管道、管口、密封件等以及整台电加热提取罐均需做气密性实验。

5、夹套内的加热介质严禁混入杂质，如加热介质采用导热油不能混入水，酸、碱等其他杂质。设备第一次使用导热油时，须将夹套内的杂物清除干净，加油量为夹套容积的70%。加入导热油时为了方便添加，请自备引流管(塑料软管即可。)使用时加导热油的口上的盖子不要盖住，要拿下来，处于敞开状态！

6、无物料、夹套无导热油的情况下，不得开启加热电源。

7、第一次加温升温要缓慢，防止引起油气和水汽暴沸。

8、夹套导热油油量定期检查，随时补充。

9、电热棒要经常检查是否损坏，以免加热不均。

10、对夹套和上封头的放空阀及管，要经常检查清洁，以防堵塞，膨胀器上口应保持畅通。

11、用户须按使用说明书要求安装使用，否则出现任何问题均由用户自己负责。

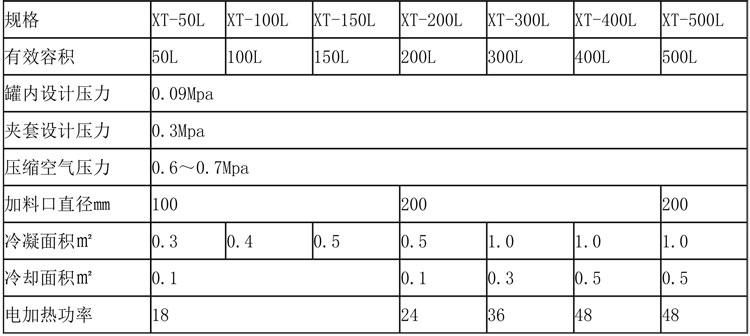

三、电加热提取罐主要技术参数：
